      產品中心

      PRODUCTS

      壓敏電阻

      NTC熱敏電阻

      薄膜電容

      陶瓷電容

      溫度傳感器

      10D KH系列

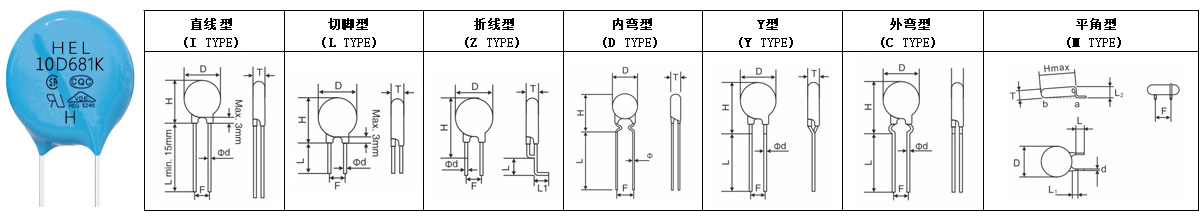

      產品尺寸

      單位Unit:mm

      系列
      Series
      壓敏電壓
      Varistor Voltage
      厚度
      Tmax
      10D 18V ~ 39V 4.5
      47V ~ 68V 5.0
      82V ~ 150V 4.5
      180V ~ 270V 5.0
      330V ~ 390V 5.5
      430V ~ 560V 6.0
      620V ~ 780V 7.0
      820V ~ 1200V 8.2
      1300V ~ 1500V 9.3
      1600V ~ 1800V 11.0

      注:如果腳型為外彎等非直線型,則通常Hmax=17mm

      產品電性能

      型號規格 下載
      HEL 10D431KH 下載
      HEL 10D471KH 下載
      HEL 10D511KH 下載
      HEL 10D561KH 下載
      HEL 10D621KH 下載
      HEL 10D681KH 下載
      HEL 10D751KH 下載
      HEL 10D781KH 下載
      HEL 10D821KH 下載
      HEL 10D911KH 下載
      HEL 10D951KH 下載
      HEL 10D102KH 下載
      HEL 10D112KH 下載
      HEL 10D152KH 下載
      HEL 10D182KH 下載

      浪涌電流沖擊級別

      產品級別
      Product Level
      K
      普通型
      Coventional Version
      KJ
      加強型
      Enhanced Version
      KH
      超強型
      Super Enhanced Version
      KX
      訂制型
      Custom made Version
      規格?
      Part No.
      壓敏電壓
      V1mA(V)
      1次脈沖最大電流
      Withstanding
      Surge
      Current
      (Imax)
      (A)
      電流沖擊(In)
      Impulse
      Current
      15 times
      8/20μs
      (A)
      1次脈沖最大電流
      Withstanding
      Surge
      Current
      (Imax)
      (A)
      電流沖擊(In)
      Impulse
      Current
      15 times
      8/20μs
      (A)
      1次脈沖最大電流
      Withstanding
      Surge
      Current
      (Imax)
      (A)
      電壓沖擊 40
      Impulse
      Voltage
      40 times
      (1.2/50μs)
      (V)
      超出左邊欄的
      脈沖標準的
      特殊規格
      Super High Energy
      5D 82~750 400 150 800 250 800 1000 舉例1 Example
      14D滿足20D的
      脈沖性能要求
      14D instead of 20D

      舉例2 Example
      HEL14D561KX能達到
      6KV/3KA 100次
      HEL14D561KX reach
      6KV/3KA 100 times?
      7D 82~820 1200 500 1750 1000 1750 2000
      10D 82~1800 2500 1500 3500 1500 3500 4000
      14D 82~1800 4500 3000 6000 3000 6000 6000
      20D 82~1800 6500 3000 10000 5000 10000 10000
      5D 18~68 100 250 150
      7D 18~68 250 500 250
      10D 18~68 500 1000 500
      14D 18~68 1000 2000 1000
      20D 18~68 2000 3000 1000
      符合國際、國家的
      標準編號
      In accordance with
      International and
      National Standards
      IEC61051-1????? ??? GB/T10193
      IEC61051-2????? ??? GB/T10194
      IEC61051-2-2?????? GB/T10195
      CSA-C22.2
      UL1449?
      包含左欄,并增加以下標準:Include the
      left column, and add the following:???
      IEC60950-1:2005/Annex Q???
      GB4943.1-2011?? GB8898-2011???
      UL1449?
      包含左欄,并增加以下標準:Include the
      left column, and add the following:???
      IEC61000-4-5?? GB/T17626.5???
      IEC61643-331?? GB/T18802.331

      備注:上表KH超強型“電壓沖擊”40次僅適用于壓敏電壓430V及其以上規格的產品。

      Remark: the Impluse voltage testing standards(1.2/50μs) with 40 times are only applicable to the products which with the varistor voltage more than 430V.

      安規認證及相應型號

      型號規格 5D 7D 10D 14D 20D
      180
      220
      270
      330
      390
      470
      560
      680
      820
      101
      121
      151
      181
      201
      221
      241
      271
      301
      331
      361
      391
      431
      471
      511
      561
      621
      681
      751 ——
      781
      821
      911 —— ——
      951
      102
      112
      152 —— ——
      182 —— ——
      備注:
      CQC(GB/T10193,GB/T10194).
      UL1449(VZCA2/UL,VZCA8/C-UL), 105℃,125℃,130℃.
      VDE(IEC61051-1,-2,-2-2).
      CSA(C22.2 No.269.5-17).
      Q1 = CQC(GB4943.1,GB8898).
      Q2 = VDE(IEC60950-1 Annex.Q).
      上述認證規格可能會變更,如有需要請及時向品管部索取最新版本。

      降額曲線圖和伏安特性圖

      降額曲線圖 Derating Curves

      橫軸是沖擊時間即浪涌波型寬度,縱軸是沖擊電流峰值,

      線上的數字是沖擊次數;

      Maximum surge current imax = f(tr,pulse train)

      伏安特性圖 v/i characteristics

      A區是泄漏電流區, A=Leakage current,

      B區是沖擊電流與限制電壓對應區

      B = Protection level for worst-case varistor tolerances
